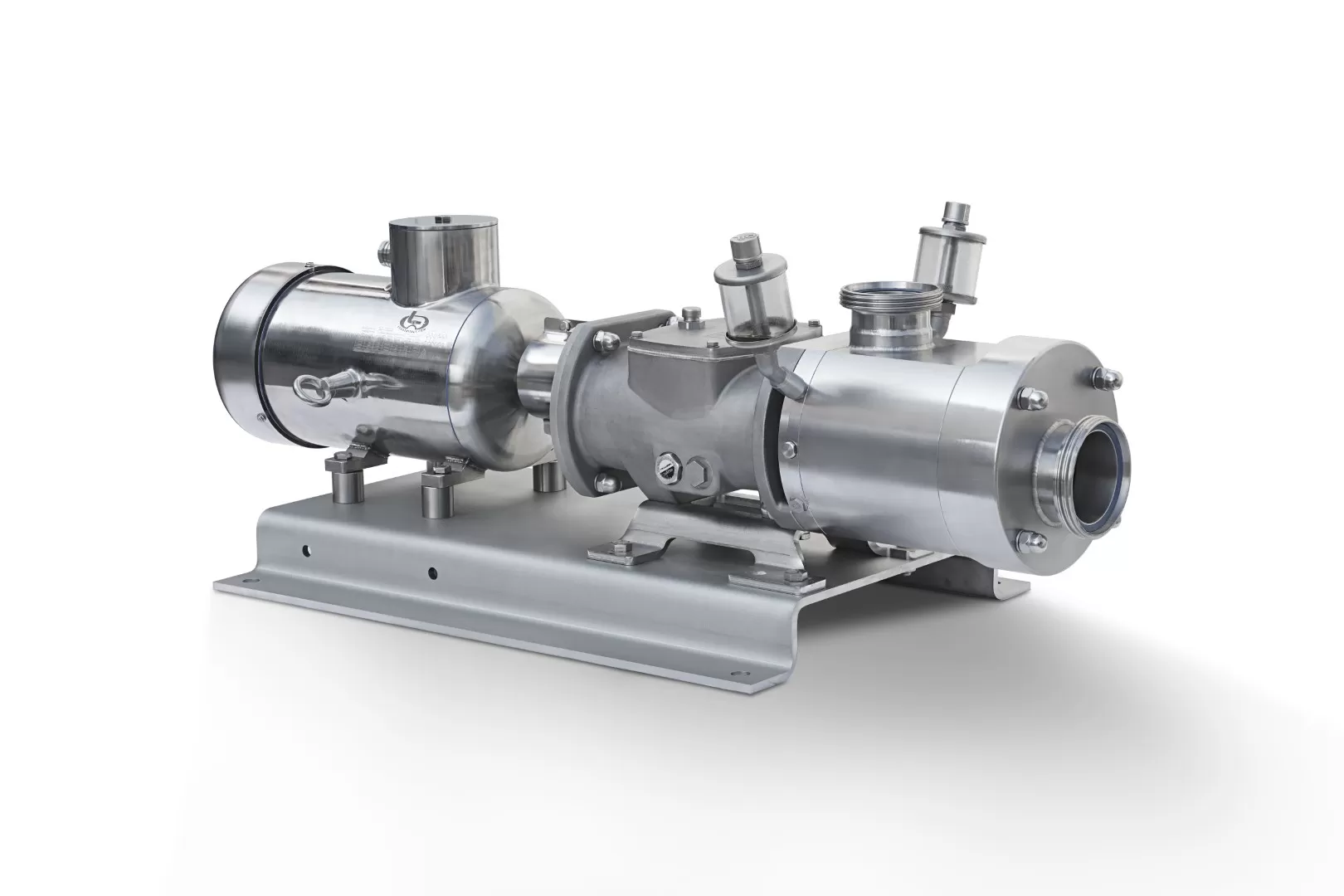

Doppelschraubenpumpe | RAPTOR

Pumpen HTS Baureihe

Schraubenspindelpumpe: Für die Lebensmittel- und Chemische Industrie

Schraubenspindelpumpe

Die hygienische HTS-Serie stellt die höchste Technologieebene im Bereich der doppelspindeligen Sanitätspumpen dar. Sie wurde speziell entwickelt, um optimale Hygiene in der Lebensmittel- und Pharmaindustrie zu gewährleisten.
Der größte Vorteil liegt im äußerst robusten Design der Pumpen, das durch die überdimensionierte Welle und Lager sowie die patentierte Getriebeanordnung erreicht wird.

Hauptmerkmale der Doppelschneckenpumpen:
• Sanfte Förderung und geringe Pulsationen dank axialer Strömungsrichtung.
• Hohe Saugfähigkeit mit niedrigen NPSHr-Werten (Net Positive Suction Head required).
• Kein Kontakt oder Abrieb zwischen Rotoren und Pumpenkörper, ermöglicht Trockenlauf (nur mit gespülten Dichtungen).
• CIP (Cleaning-In-Place) und Prozess mit nur einer Pumpe möglich.
• Hoher Druck und Durchfluss trotz kompakter Bauweise.
• Geeignet für hochviskose Flüssigkeiten (bis zu 1.000.000 cps).
• Geeignet für feste und/oder abrasive Medien.
• Schnelle und einfache Wartung.
• Auf Anfrage zertifiziert nach 3-A Sanitary Standard.
• Auf Anfrage EHEDG-konform für Lebensmittelsicherheit.



Betriebsbereich

Portata
Durchflussrate
Bis zu 200 m³/h (880 US gpm)
Pressioni
Druck
Bis zu 25 bar (362 psi)
Temperatura
Temperatur
Vom -40°C bis a 150°C

Anwendungen

Erfahren Sie mehr über die Einsatzmöglichkeiten des Produkts Pumpen HTS Baureihe

Materialien

Materialien des Gehäuses

Große Auswahl an Legierungen und Edelstahloptionen, einschließlich korrosionsbeständiger Varianten für anspruchsvolle Umgebungen.
Gehäusematerial: Edelstahl 316L.
Auf Wunsch gehärtete Beschichtung für abrasive Produkte.
Geringes Spaltmaß zur Verbesserung der Saugleistung.
Geringe Oberflächenrauheit der produktberührenden Teile.



Materialien der Dichtungswellen

Große Auswahl an Legierungen und Edelstahloptionen, einschließlich korrosionsbeständiger Varianten für anspruchsvolle Umgebungen.
Edelstahl 316L.



Materialien der Rotoren

Materialien
Edelstahl und Speziallegierungen mit hochwertigen Beschichtungen für lange Lebensdauer und hohe Beständigkeit.
Dynamisch ausgewuchtete Rotoren für hohe Drehzahlen.
Gehärtet für abrasive Produkte.
Verschiedene Rotorsteigungen für unterschiedliche Fördermengen, Druckstufen und Feststoffhandling.
Kolsterisierte Rotoren.



Anschlüsse

Anschlüsse
Flansch- und Gewindeanschlüsse für verschiedene Anwendungen, einschließlich Lebensmittel- und Hochdruckumgebungen.
Verfügbare Standardanschlüsse: DIN 11851, DIN 11864, Clamp ISO, ASME und weitere auf Anfrage.



Dichtungssysteme

Dichtungen
Verschiedene Typen mechanischer Dichtungen.
Spezielles hygienisches Dichtungsdesign:
• Einfach oder doppelt je nach Anwendung.
• Dank des modularen Designs kann eine einfache in eine doppelte Dichtung umgewandelt werden.
• Spezielle „Messer“-Dichtflächen für abrasive Produkte, verfügbar mit Ra < 0,8 μm.

Basen

Montageoptionen
• Standard-Basisplatte.
• Standard-Basisplatte mit 3-A verstellbaren Füßen.
• Hygienischer Grundrahmen (gemäß Hygieneempfehlungen).

Hygienische Füße.

Optionen




Steuerungssysteme
• Steuerungspanel.
• Schaltschrank mit Frequenzumrichter.
• Motor mit integriertem Frequenzumrichter.

Zubehör & Optionen
• Heizmantel.
• Quench mit Spülbehälter.
• Motorgehäuse.

DETAILLIERTE MERKMALE

  1. Dynamisch ausgewuchtete Rotoren für hohe Geschwindigkeiten.
    Gehärtet für abrasive Produkte.
    Verschiedene Steigungen ermöglichen unterschiedliche Fördermengen, Drücke und Feststoffförderung.
  2. Eine breite Palette von Anpassungsstandards ist verfügbar:
    DIN 11851, DIN 11864 oder Clamp ISO, ASME und andere auf Anfrage.
    Standard-Getriebe aus Edelstahl.
    Extrem lineares Design zur Vermeidung von Stagnationen.
  3. Ermöglicht die Installation von 1 Radiallager und 4 Schrägkugellagern pro Welle, wodurch die maximale Druckbelastung in beiden Drehrichtungen gewährleistet wird.
  4. Inspektionsöffnung für einfache und schnelle Wartungskontrollen.
  5. Öl-Rückführungskanäle und speziell entwickelte Zahnradgeometrien sorgen für eine korrekte Schmierung aller rotierenden Teile.
  6. Rotorsperrsystem, bestehend aus einer schlüssellosen Sperrvorrichtung und speziell gehärteten Zahnrädern, die hohe Drehgeschwindigkeiten über lange Zeiträume standhalten.
  7. Spezielles hygienisches Design der mechanischen Dichtung: Einfach oder doppelt, je nach Anwendung.
    Dank des modularen Designs kann eine einfache Dichtung mit einem Kit in eine doppelte umgewandelt werden.
    Spezielles "Messer"-Dichtungsflächendesign für abrasive Produkte, verfügbar mit Ra < 0,8 µm.
  8. 316L Gehäusematerial.
    Auf Wunsch Härtebehandlung der Pumpenkörperbeschichtung für stark abrasive Produkte.
    Reduzierter Spalt zur Verbesserung der Saugfähigkeit.
    Geringe Rauheit der produktberührenden Oberflächen: Ra < 0,8 µm.
  9. Dichtung in verschiedenen FDA-zugelassenen Elastomeren erhältlich.
    Hygienisches Design zur Vermeidung von Totzonen.
